PCB中不同类型过孔的详细介绍

在印制电路板（PCB）的设计和制造过程中，过孔（Via）是一个至关重要的元素。在本文中，我们将详细介绍这些过孔的特点、应用场景以及它们在PCB设计中的重要性。

一、PCB过孔是什么？
PCB 过孔是印刷电路板上的孔，用于不同 PCB 层之间的电气连接、PTH 组件安装或与外部组件（螺钉、连接器等）的连接。它们允许信号和电力在PCB的各层之间传递。根据其功能和结构，过孔可以分为以下几种主要类型：通孔（Through-Hole）、埋孔（Buried Via）和盲孔（Blind Via）。

二、PCB 过孔设计的重要性

1、如果电路非常简单，可能不需要过孔，但在设计多层PCB时就确定需要过孔。

2、多层板的情况下，过孔可以让元器件的密度变高。

3、随着多层PCB板的增加，走线的密度会越来越高，过孔可以使PCB不同层上的不同走线相互连接，过孔充当垂直连接元件。

4、如果不使用过孔，在布线过程中很容易陷入困境，并且从BGA、连接器甚至多层 PCB 中的元件都会密集放置。

5、过孔促进层间信号和电源的传输，如果不使用过孔，所有的元件都在一个平面上，并且存在贴片元件，但是多层PCB中的表面贴纸元件无法在单个平面上布线组件。

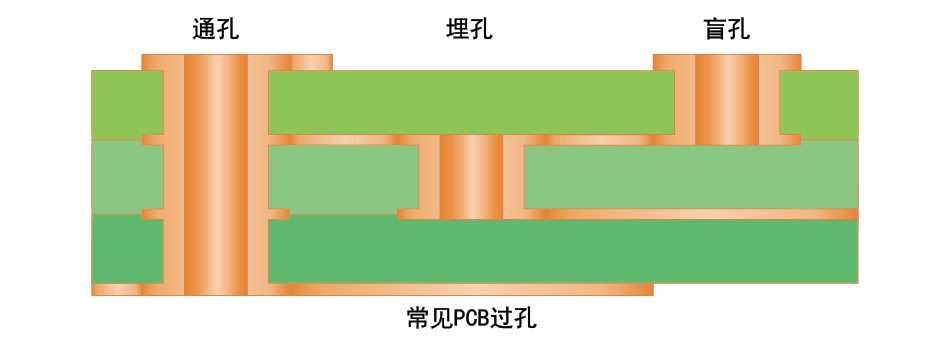

三、PCB的三种基础过孔工艺

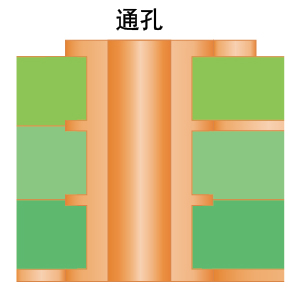

1. 通孔（Through-Hole）

特点

通孔是最常见的一种过孔类型，贯穿整个PCB的厚度。它们从PCB的一侧到另一侧进行导电连接。

应用

通孔主要用于连接表面和内部层之间的信号，尤其在多层PCB中非常普遍。通孔由于其贯穿整个板子的特点，使得它们可以在所有层之间实现导电连接。

优点

• 制造工艺相对简单，成本较低。

• 提供坚固的机械连接，适合高强度的组件安装。

缺点

• 由于贯穿整个PCB，会占用较大的空间，不适合高密度设计。

• 可能增加PCB的层数和制造复杂度。

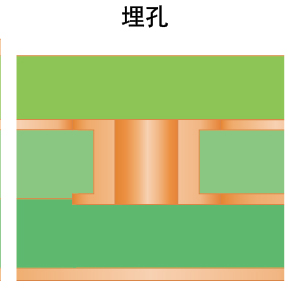

2. 埋孔（Buried Via）

特点

埋孔是完全被埋在PCB内部层之间的过孔，无法从PCB的外表面看到。这种过孔只连接内层之间的信号。

应用

埋孔主要用于多层PCB设计，特别是在高密度互连（HDI）电路板中广泛应用。它们允许设计人员在不增加外层过孔的情况下，实现内部层之间的复杂连接。

优点

• 节省了PCB表面的空间，有利于实现高密度布线。

• 减少了信号路径长度，有助于提高信号传输速度和质量。

缺点

• 制造工艺复杂，成本较高。

• 不易检查和维修，因为它们埋在内部层中。

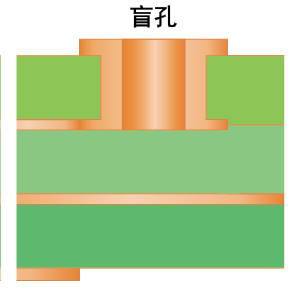

3. 盲孔（Blind Via）

特点

盲孔从PCB的一侧外层开始，但并不贯穿整个PCB，只延伸到其中一层或几层内部。盲孔通常用于连接表面层和一个或多个内部层。

应用

盲孔广泛应用于多层和HDI PCB设计中，特别是在需要较高布线密度的情况下。它们有助于减少布线拥挤，提高设计的灵活性。

优点

• 提高了设计的空间利用率，适用于高密度设计。

• 缩短了信号路径，有助于减少信号延迟和干扰。

缺点

• 制造工艺较复杂，成本较高。

• 需要精确的控制和检验技术，以确保过孔的可靠性。




结论

过孔在PCB设计和制造中扮演着至关重要的角色。通孔、埋孔和盲孔各有其独特的优势和应用场景，设计人员需要根据具体的设计要求和应用需求，选择合适的过孔类型。随着电子产品的不断发展，对PCB设计的密度和复杂度要求也越来越高，了解和合理运用不同类型的过孔，将有助于提升PCB的性能和可靠性。
